F77齒輪減速機詳細信息

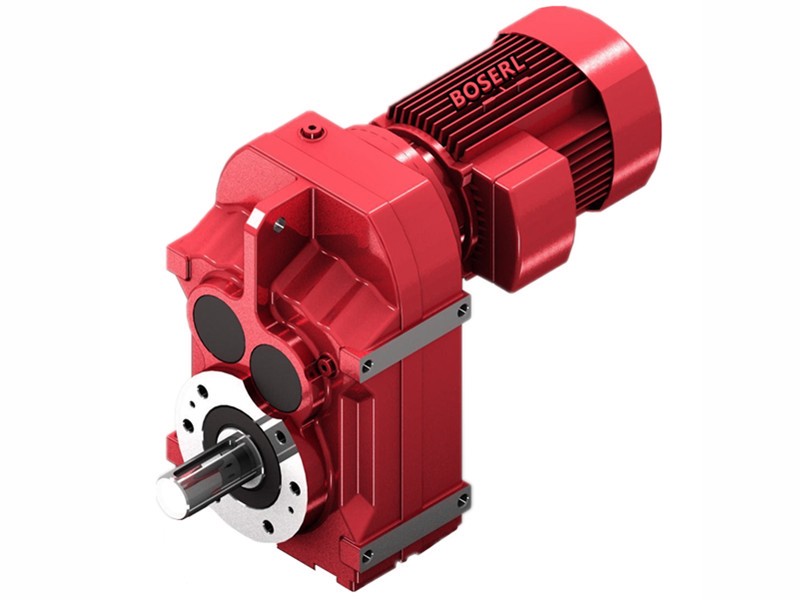

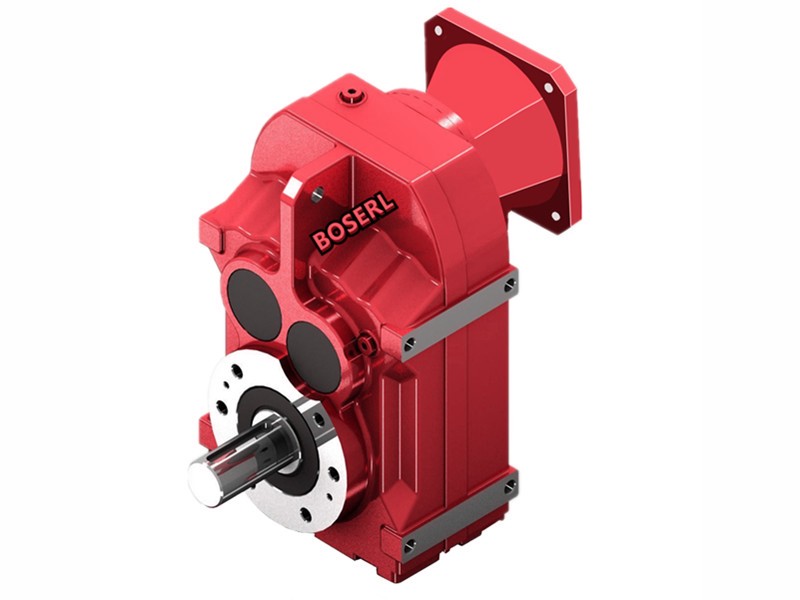

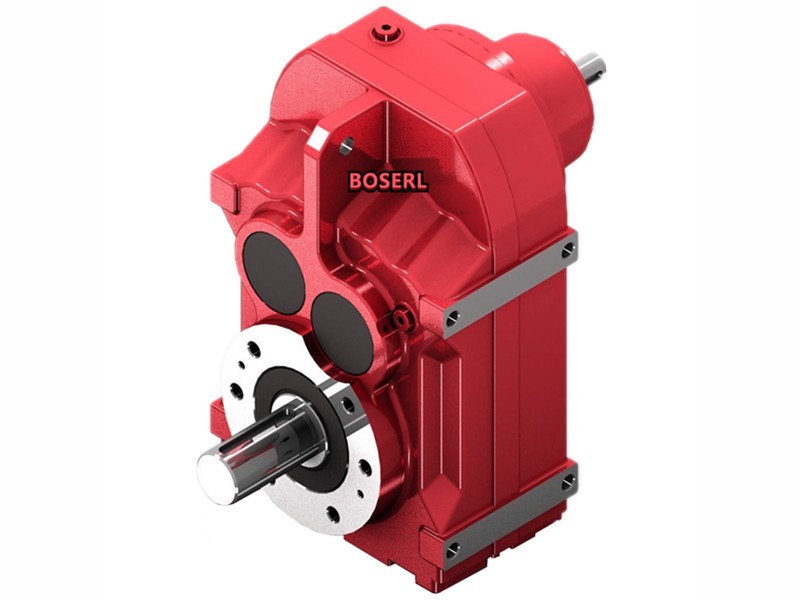

F77齒輪減速機
F77齒輪減速機重量：
F77齒輪減速機重量 | F77齒輪減速機配電機重量 | ||||||||||
F77-0.37KW | F77-0.55KW | F77-0.75KW | F77-1.1KW | F77-1.5KW | F77-2.2KW | F77-3KW | F77-4KW | F77-5.5KW | F77-7.5KW | F77-11KW | |
90Kg | 100.5Kg | 105Kg | 106Kg | 110Kg | 113Kg | 122Kg | 125Kg | 136Kg | 150Kg | 163Kg | 205Kg |
F77齒輪減速機潤滑油：
F77齒輪減速機在多級箱體減速器中，對較大的減速器必須加注較多的潤滑油油量。
F77齒輪減速機潤滑油類型 | F77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
合成油 | 5.90升 | 7.30升 | 4.30升 | 8.10升 | 6.00升 | 6.30升 |
F77齒輪減速機電機軸流風扇電流：
| 380三相電流 | 220三相電流 | 220單相電流 |
| 0.06 | 0.10 | 0.13 |
| 0.06 | 0.10 | 0.13 |
| 0.06 | 0.10 | 0.13 |
| 0.08 | 0.14 | 0.18 |
| 0.08 | 0.14 | 0.18 |
| 0.10 | 0.17 | 0.22 |
| 0.10 | 0.17 | 0.22 |
| 0.12 | 0.21 | 0.27 |
| 0.12 | 0.21 | 0.27 |
| 0.14 | 0.24 | 0.31 |
| 0.16 | 0.28 | 0.36 |
| 0.18 | 0.31 | 0.40 |
| 0.2 | 0.35 | 0.45 |
質量好的F77齒輪減速機：檢驗項目平行軸斜齒輪減速機
1.F77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.F77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.F77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。F系列減速機
F77齒輪減速機各種品牌潤滑油型號：
環境溫度(℃) Ambient Temperature(C) | ISO粘度 ISO Viscosity Class |  SHEL |
MOBIL |
| 潤滑油類型 Lubrication Type |
| -40~+10 | VG 220 | Shell Omala 200 | Mobilgear 630 | BP Energol GR-XP220 | 礦物油Mineral Oil |
| -20~+25 | VG 150 VG 100 | Shel1 Omala 100 | Mobilgear 627 | BP Energol GR-XP 100 | |
| -30～+10 | VG68-46 VG 32 | Shell Tellus 32 | Mobil D.T.E 13M | BP Energol HLP-HM 15 | |
| -40 ~-20 | VG22 VG 15 | Shell Tellus 32 | Mobil D.T.E11M | ||
| -40~+80 | VG220 | Shell Tellus 32 | Mobil SHC 630 | 合成油Synthetic Oil | |
| -40~+10 | VG32 | Mobil SHC 624 |
F77齒輪減速機選型參數：
| F77齒輪減速機配電機 | 可配直流/變頻/剎車/防爆/伺服/交流/三相/單相電機F77配0.12KW，F(xiàn)77配0.18KW，F(xiàn)77配0.25KW，F(xiàn)77配0.37KW，F(xiàn)77配0.55KW，F(xiàn)77配0.75KW，F(xiàn)77配1.1KW，F(xiàn)77配1.5KW，F(xiàn)77配2.2KW，F(xiàn)77配3KW，F(xiàn)77配4KW，F(xiàn)77配5.5KW，F(xiàn)77配7.5KW，F(xiàn)77配11KW。 |
| F77齒輪減速機速比 | 1:281，1:262，1:225，1:198，1:188，1:166，1:142，1:130，1:114，1:108，1:94，1:85，1:75，1:72，1:66，1:58，1:55，1:48，1:43，1:38，1:33，1:30，1:25，1:36，1:31，1:28，1:25，1:21，1:19，1:17，1:15，1:14，1:12，1:10，1:9，1:8，1:7，1:6，1:5，1:4。 |
| F77齒輪減速機輸出轉數 | 5轉，6轉，7轉，8轉，9轉，11轉，12轉，13轉，15轉，16轉，19轉，21轉，24轉，25轉，29轉，32轉，37轉，41轉，47轉，55轉，38轉，44轉，49轉，55轉，65轉，71轉，80轉，90轉，100轉，115轉，128轉，151轉，169轉，189轉，211轉，243轉，271轉，327轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為F系列減速機的輸入） |
| F77齒輪減速機負載扭矩 | 1500N.m，1450N.m，1110N.m，1380N.m，1430N.m，1080N.m，1010N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
F77齒輪減速機銘牌含義：
F77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
F77齒輪減速機電機型號：
推薦類似型號：F77減速機
關鍵詞:F系列減速機加電機一體化_F系列減速器_減速機加電機_加減速器的電機_加減速機的電機_電機加減速機_GF系列減速機_F型減速機_F型平行軸斜齒輪減速機_減速器加電機
F系列減速機型號：F27減速機,F37減速機,F47減速機,F67減速機,F77減速機,F87減速機,F97減速機,F107減速機,F127減速機,F157減速機
F系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
